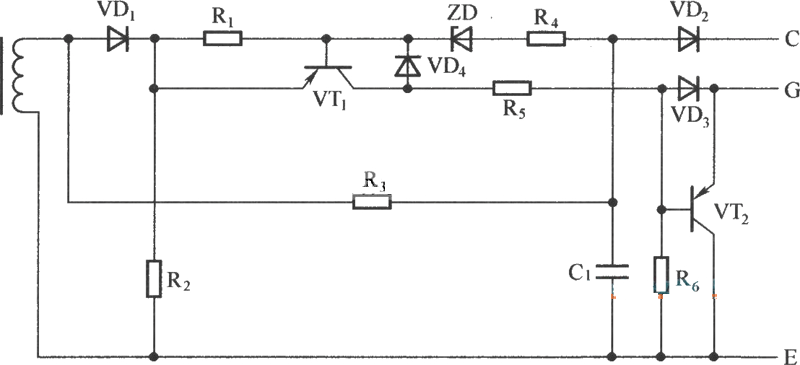

在功率变换装置中，根据主电路的结构，起功率开关器件一般采用直接驱动和隔离驱动两种方式。美国IR公司生产的IR2110驱动器，兼有光耦隔离和电磁隔离的优点，是中小功率变换装置中驱动器件的首选。

IR2110的特点：

（1）具有独立的低端和高端输入通道。

（2）悬浮电源采用自举电路，其高端工作电压可达500V。

（3）输出的电源端（脚3）的电压范围为10—20V。

（4）逻辑电源的输入范围（脚9）5—15V，可方便的与TTL，CMOS电平相匹配，而且逻辑电源地和功率电源地之间允许有V的便移量。

（5）工作频率高，可达500KHz。

（6）开通、关断延迟小，分别为120ns和94ns。

（7）图腾柱输出峰值电流2A。

一、ir2110中文资料详解_ir2110引脚图及功能

1、ir2110引脚图

2、ir2110引脚功能

LO（引脚1）：低端输出

COM（引脚2）：公共端

Vcc（引脚3）：低端固定电源电压

Nc（引脚4）：空端

Vs（引脚5）：高端浮置电源偏移电压

VB（引脚6）：高端浮置电源电压

HO（引脚7）：高端输出

Nc（引脚8）：空端

VDD（引脚9）：逻辑电源电压

HIN（引脚10）：逻辑高端输入

SD（引脚11）：关断

LIN（引脚12）：逻辑低端输入

Vss（引脚13）：逻辑电路地电位端，其值可以为0V

Nc（引脚14）：空端
