标签 > 74hc245
总线收发器，典型的CMOS型三态缓冲门电路，八路信号收发器，。由于单片机或CPU的数据/地址/控制总线端口都有一定的负载能力，如果负载超过其负载能力，一般应加驱动器。
总线收发器（bus transceiver），典型的CMOS型三态缓冲门电路，八路信号收发器，。由于单片机或CPU的数据/地址/控制总线端口都有一定的负载能力，如果负载超过其负载能力，一般应加驱动器。主要应用于大屏显示，以及其它的消费类电子产品中增加驱动。
原理说明
另外，也可以使用74HC244等其他缓冲门电路。74HC244是单向，74HC245是双向。
作用：
245是方向可控的八路缓冲器，主要用于实现数据总线的双向异步通信。为了保护脆弱的主控芯片，通常在主控芯片的并行接口与外部受控设备的并行接口间添加缓冲器。当主控芯片与受控设备之间需要实现双向异步通信时，自然就得选用双向的八路缓冲器了，245就是面向这种需求的。常见于同并口液晶屏、并口打印机、并口传感器或通讯模块等设备的接口上。
总线收发器（bus transceiver），典型的CMOS型三态缓冲门电路，八路信号收发器，。由于单片机或CPU的数据/地址/控制总线端口都有一定的负载能力，如果负载超过其负载能力，一般应加驱动器。主要应用于大屏显示，以及其它的消费类电子产品中增加驱动。
原理说明
另外，也可以使用74HC244等其他缓冲门电路。74HC244是单向，74HC245是双向。
作用：
245是方向可控的八路缓冲器，主要用于实现数据总线的双向异步通信。为了保护脆弱的主控芯片，通常在主控芯片的并行接口与外部受控设备的并行接口间添加缓冲器。当主控芯片与受控设备之间需要实现双向异步通信时，自然就得选用双向的八路缓冲器了，245就是面向这种需求的。常见于同并口液晶屏、并口打印机、并口传感器或通讯模块等设备的接口上。
封装
SO-20、SSOP-20、TSSOP-20
引脚定义：
第1脚DIR，为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。第2~9脚“A”信号输入输出端，A0=B0，A7=B7，A0与B0是一组，如果DIR=“1”OE=“0”则A1输入B1输出，其它类同。如果DIR=“0”OE=“0”则B1输入A1输出，其它类同。第11~18脚“B”信号输入输出端，功能与“A”端一样，不再描述。第19脚OE，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用。第10脚GND，电源地。第20脚VCC，电源正极。TRUTH TABLE真值表
Control Inputs控制输入Operation 运行
OEDIR
LLB 数据到A 总线
LHA 数据到B 总线
HX隔开
H=高电平 L=低电平 ×=不定Absolute Maximum Ratings绝对最大额定值Supply Voltage电源电压（VCC）-0.5 to +7.0VDC Input Voltage DIR and G pins （VIN） 直流输入电压方向和G引脚（输入电压）-1.5 to VCC -1.5VDC Input/Output Voltage （VIN， VOUT）直流输入/输出电压-0.5 to VCC -0.5VClamp Diode Current 钳位二极管电流（ICD）±20 mADC Output Current直流输出电流，每个引脚（输出）±35 mADC VCC or GND Current， per pin （ICC）±70 mAStorage Temperature Range 储存温度范围（TSTG）-65℃ to -150℃Power Dissipation （PD）功耗（Note 3）600 mWS.O. Package only500 mWLead Temperature （TL） （Soldering 10 seconds）260℃
74hc245引脚图应用电路及中文资料
74hc245是一种在单片机系统中常用的驱动器，三态输出八路收发器，她在电路中的作用是：增加io口的驱动能力，比如说51单片机的io口本身的驱动电流较小但所带的负载很大，这种时候就可以使用74hc245来增强io口的驱动能力，下面介绍一下74hc245的管脚图等资料。
.jpeg)
74hc245引脚图
.jpeg)
74hc245电压封装等
.jpeg)

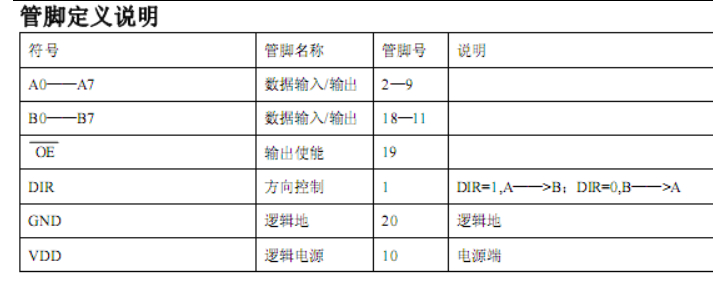

74hc245管脚定义
.jpeg)
74hc245真值表
.jpeg)
74hc245逻辑图
.jpeg)
74hc245应用电路
74hc245是一种兼容TTL器件引脚的高速CMOS总线收发器（bus transceiver），典型的CMOS型三态缓冲门电路，八路信号收发器。
本文介绍了74hc245的相关定义，介绍了74HC245引脚及功能，74hc245功能真值表与74hc245逻辑框图，最后介绍了74HC245的交流特性。
2025-08-04 标签：74hc245 19.1万 0
74hc245中文资料详细（74hc245管脚功能_工作原理方法_电气特性及应用电路）
本文介绍了74hc245主要特性、引脚及功能介绍，74hc245建议操作条件，介绍了74hc245交流电气特性，74hc245直流电气规格以及74hc2...
2025-08-04 标签：74hc245 6.4万 0
74HC244 是一款常见的驱动信号芯片，常用于各种单片机mcu系统中，单片机io口输出的电流很小而244芯片就是用来放大电流，他是具有三态输出的八...
74hc245是总线收发器（bus transceiver），典型的CMOS型三态缓冲门电路，八路信号收发器，。由于单片机或CPU的数据/地址/控制总线...
2025-08-04 标签：74hc245 2.4万 0
